我厂消费DBNL3、CDBNL3、GBNL3、AHBLCD、HBLCD、AHBLG、HBLG、DBHZ、CDBHZ、系列玻璃钢冷却塔。（ 本系列具有热力性能好、电耗低、整塔稳定性好、外形美观、噪音低、施工装置周期短、本钱低等优点，普遍用于石油、化工、冶金、电力等企业大量的循环系统中。适用于我国北方严寒地域，有效地处理了冬季百叶窗冰冻问题。它采用了变扭矩变极电机，使之在热力性能、耗电、塔体稳定性及噪声方面，居国内外抢先程度。填料采用横流式直角折波填料，这种填料外表积大，对水的再分配才能强，空气阻力小，热力特性和阻力特性优于其它填料。



　　1．塔体受力构造：为钢构造，增设了晶格式多向斜撑，整塔钢性好，运转的*大振幅0.15mm。钢构造采取了增强防腐措施，镀锌后涂环氧沥清漆或氯磺化聚乙烯二道。



　　2．围护构造：为聚酯玻璃钢，质轻高强耐腐蚀，抗老化。



　　3．风筒：为动能回收型，气流组织合理、效率高、玻璃钢材质、质轻高强耐腐蚀。



　　4．风机：叶片材质为环氧玻璃钢，叶片为机冀型，内充填料发泡塑料，风机气动合理、风量大、效率高、噪声低、耐腐蚀。



　　5．减速机：程度卧式、噪声低、效率高、油光滑牢靠、检修便当。



　　6．电机：为清华大学设计的专用变扭矩变极变速电机。分防爆和不防爆二种。该变电机，HBLG 3 -800、HBLG 3 -1000型为双速、HBLG 3 -1200型为三速。节能显著才称为“节能型”，能够经过控制柜控制电机转速。变速电机以单速电机以年计可节电40%-50%，它运转管理灵敏，当气温高、温度大或用水设备湿降大时，开高速。反之可开中速或低速，晚上气温较低也可开中、低速 。此时噪声可降落3-6dB（A）以上。冬季结冰时风机可开低速反转。塔内的气温高可疾速消冰且不损伤风机。开低速也可减少飘水，四周环境不致因结冰构成污染。开高速时，控制柜可自动从低速-中速-高速，降低了起动电流。



　　7．填料：采用了横流式直角折波填料，刚性好，外表积大，对水的再分配才能强，水膜构成平均、停留时间长上下不能通视、水滴不致避开填料而直接落下。填料上有双向凸凹装置头，组装粘结结实，不倒伏、不变形、水质差也不易粘连梗塞。



　　因填料片间构成气流通道、空气阻力小。填料为改性PVC材质，耐温-35℃-65℃阻然。



　　8．配水系统：为池式配水。热水经蝶阀调理进入分流器，再平均地流到布水槽，经布水槽底的靶式喷头平均地喷洒到填料上。



　　工业冷却水塔



　　冷却水塔；别名冷水塔、冷却塔、冰水塔、工业水塔、工业冷水塔、保温水塔、圆型水塔、方型水塔、散热水塔、工业塔、工业冰水塔、工业散热水塔、水散热塔



　　冷却水塔的工业原理



　　机械动力(普通即为马达风扇)差遣空气活动，与水塔内冷却水或热交流器停止热质传送，藉以降低冷却水温度。依风扇位置可分为抽风式及吹入式两种，所谓吹入式是用风扇将空气吹入壳体内侧与壳内冷却水停止热质传交流作业，通常由壳的下方吹入，吸收水蒸气之湿空气则由上方吹出，如图2所示为吹入式冷却水塔之一例，此型依风扇之型式可分为离心式及轴流式，图2所示即为离心式风扇，离心式者其特征为具有较高之风压，可运用于较高阻抗设计之热交流散热填料。普通常见于蒸发型冷却水塔。图3所示为轴流吹入式冷却水塔之一例，亦有用双层风叶型者以增加轴流风扇之风压。



　　吹入式冷却水塔是透过风扇将外气吹入塔内，因而塔内空气为正压(大于一大气压)，密度亦较高于大气压力下之空气密度，因而空气之热交流系数略高，这是吹入式冷却水塔的优点。通常吹入式冷却水塔之塔的周边气密度(封锁度)请求较高，缘由是防止塔内空气无法完整由顶端吹出，形成空气未能完整与冷却水充沛接触停止热质传送；其次吹入式受风扇叶片影响其空气动能于入口端部分较大，部分风速亦会较高，而末端(出风口端)之出口空气流分散，出风速度较为平稳，部分出风动力不若抽风式者高，因而相对而言出风回流的情形较多，此为吹入式冷却水塔的缺陷。



　　抽风式冷却水塔通常于塔顶装有一马达驱动之轴流式风扇，由于属抽气式因而于其塔内之空气为负压(低于一大气压)，塔内空气密度较低，因而热质传系数亦会较低，这是抽风式的缺陷。但由于其出口之风扇叶片部分带动，出口空气部分流速较高，吹出之部分风速亦较大，因而排出之湿空气可吹离较远，其回流量远较吹入式冷却水塔少，这是抽风式的优点。但是因空气密度较低(由于出口空气温度较高且含湿量较较大)之故，抽风式需求较大之风力驱动动能。



　　自顶部溢出之水滴常常是机械驱动空气型冷却水塔所很难完整防止的，由于冷却水塔之冷却水降温形式须应用空气与水的直接接触，由空气带走蒸发之水蒸气，因而所需之空气与水的接触面积特别多，因此水滴撒下时当风速足以带动水滴时，水滴即可能随风向而向上飘逸出水塔，形成飞溅损失现象，因而通常于出水口左近(风扇下方)设有挡水板以便阻挠水滴飞溅损失。抽风式冷却水塔的水滴飞溅损失常常又比吹入式冷却水塔者多，缘由是抽风式冷却水塔之出口部分风速较大所致，此点亦是抽风式冷却水塔之缺陷。



　　冷却水塔的构造方式



　　为了节约能源，大型多用自然通风，它由通风筒、人字柱、环基、淋水安装合塔心资料组成。



　　通风筒多为钢筋混凝土双曲线旋转壳，具有较好的构造力学合流膂力学特性。壳体下部边缘支承在等间隔的V形或X形斜支柱上，以构成设备塔的进风口。壳体的荷载经斜支柱传到根底上。根底多做成带斜面的环形根底以接受由斜支柱传来的部吨环拉力，也可做成别离的单个根底或桩根底。



　　通风筒的喉部直径*小，当计算壳体受压稳定时，壳壁*薄，由此向上直径逐步增大构成气流出口扩散段，塔顶处设有刚性环，喉部以下按双曲线形逐步扩展，下段壳壁也相应加厚，具有一定刚度的下环梁。通风筒也可做成截头锥壳或组合锥壳，或用钢构架外包木护板或石棉水泥护板的多边形塔筒。 德国在施梅豪森的核电站的一座高146米的干式中采用了网索构造的塔筒，外包铝质护板，外包铝质护板，具有较好的抗震合抗风性能。

　　作用



　　1.火力发电厂普通都有冷却塔。水经加热后，产生高压气体推进汽轮机发电，而剩余的气体需冷却，其工作原理是这样的：电厂的塔上的水是用泵打上去经过布水器将水平均地散开落下来普通状况下冷却塔高度为几十米象个宏大的烟囱能将空气从下面抽上去在空气合水滴接触的过程中将热量带走从而起到冷却水的作用.



　　2.中央空调也有作用是起到冷却循环液的作用。



　　3.还有专业消费玻璃钢俗称冷却水塔、冷水塔、凉水塔、玻璃钢塔、水塔等，主要有方形圆形横流式逆流式无填料喷雾式系列。



　　自动旋转雾化式与传统填料式相比拟还具有以下不可比较的优点：



　　1、由于无填料，塔内根本处于空心状态，风机阻力小、噪音低。



　　2、采用本公司专利技术消费的高效率收水器，有效的减少了漂水，节水效果明显。



　　3、塔体采用流线型设计，风扇与风筒配合间隙小，产生风量大、风速快，冷却效果好。



　　4、自动旋转雾化器采用高分子耐磨资料制造，耐腐蚀、运用寿命长。



　　5、采用模块化设计，便于运输、装置、调试。



　　6、无梗塞、无维是应用水合空气的接触，经过蒸发作用来散去工业上或制冷空调中产生的废热的一种设备。



　　适用范围



　　工业消费或制冷工艺过程中产生的废热，普通要用冷却水来导走。作用是将挟带废热的冷却水在塔内与空气停止热交流，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推进汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水停止热交流凝结成水，再用水泵打回锅炉循环运用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在设备中将热量传送给空气，从风筒处排入大气环境中。应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等范畴，应用*多的为空调冷却、冷冻、塑胶化工行业。



　　为了节约能源，大型设备塔多用自然通风，它由通风筒、人字柱、环基、淋水安装合塔心资料组成。



　　通风筒多为钢筋混凝土双曲线旋转壳，具有较好的构造力学合流膂力学特性。壳体下部边缘支承在等间隔的V形或X形斜支柱上，以构成设备塔的进风口。壳体的荷载经斜支柱传到根底上。根底多做成带斜面的环形根底以接受由斜支柱传来的部吨环拉力，也可做成别离的单个根底或桩根底。



　　通风筒的喉部直径*小，当计算壳体受压稳定时，壳壁*薄，由此向上直径逐步增大构成气流出口扩散段，塔顶处设有刚性环，喉部以下按双曲线形逐步扩展，下段壳壁也相应加厚，构成具有一定刚度的下环梁。通风筒也可做成截头锥壳或组合锥壳，或用钢构架外包木护板或石棉水泥护板的多边形塔筒。 德国在施梅豪森的核电站的一座高146米的干式塔中采用了网索构造的塔筒，外包铝质护板，外包铝质护板，具有较好的抗震合抗风性能。



　　设备组成：



　　自动旋转雾化式由进水管、自动旋转雾化器、壳体、收水器、风机、电机、进风窗、集水盘(水箱)、出水管、支架、扶梯等零部件组成。



　　闭式塔的工作原理



　　1、闭式塔实践上是一种蒸发式塔，冷却器和湿式塔的组合，它是卧式的蒸发式塔，工艺流体在管内流过，空气 在管外流过，两者互不接触。闭式塔是传统塔的一种变形和开展。塔底蓄水池内的水由循环泵抽取后，送往管外平均地喷淋下来。与工艺式流体热水或制冷剂和管外空气并不接触，成为一种闭式塔，经过喷淋水加强传热传质的效果。



　　2、闭式适用于对循环水质请求较高的各种冷却系统，在电力、化工、钢铁、食品和许多工业部门有应用前景。另一方面，与空冷式热交流器相比，蒸发式应用管下侧水的蒸发潜热，使空气侧传热传质显著加强，



　　九井牌冷却水塔的分类



　　1.冷却塔：工业中，赎羧水冷却的一种设备。水被保送到塔内，使水合空气之间停止热交流，或热、质交流，以到达降低水温的目的。



　　2.湿式：水合空气直接接触，热、质交流同时停止。



　　3.干式 ：水合空气不直接接触，只要热交流。



　　4.干一湿式：由干式、湿式两部吨组成的。



　　5.自然通风：靠塔内外的空气密度差或自然风力构成的空气对流作用停止通风的。



　　6.机械通风：靠剁停止通风的。



　　7.风筒式：具有双曲线、圆柱形，多棱形等几何线型的一定高度的风筒的。



　　8.开放式：没有风筒，通风靠自然风力，在淋水填料四周设置百布页窗。



　　9.抽风式机械通风：风机设置在出风口处的。



　　10.鼓风式机械通风：风机设置在进风口处的。



　　11.横流式：水流从塔上部垂直落下，空气程度活动经过淋水填料，气流与水流正交。



　　12.逆流式：水流在塔内垂直落下气流方向与水流方向相反的。



　　13.密闭式：用内自循环的水冷却铜管中的循环水。可以很好的保证铜管中循环水的水质。



　　14.冷冻水泵：是冷却水循环系统，普通应用于中央空调等大型制冷设备中。



　　通常冷冻水泵的容量是按*高温度、满住率，并在此根底上留有10％～20％的余量设计，水泵系统长期在固定的*大水流量工作，由于时节、昼夜及住房率变化大，空图1中央空调工作原理图调实践的热负载在绝大部吨时间内远比设计负载低。与决议水泵流量合压力的*大设计负载(负荷率100％)相比，一年中负荷率在5O％以下的运转时间将近一半，普通冷冻水设计温度为5～7℃，而事实上在全年决大部吨时间冷冻水的温度仅为2～4℃，即水泵却是全功率运转，增加了管道能量损失，糜费了水泵运转的保送能量。这就存在能量的无效运用，而经过变频调速技术就能完成自动调理流量并显著节能的效果。



　　冷却水塔特性



　　1. 该产品普遍应用于注塑加工,中央空调,冷冻库房,化工,电力,冶金,电镀等行业的冷却循环水系列。



　　2.散热胶片采用曲线斜纹，有效延长循环水与冷却风在塔内的接触及热交流，使塔体内气流更为合理，空气阻力减至*低，同时风扇采用张形大风叶及长空间，在风机动转时愈加平稳，从而降低了噪音，大大进步冷却效率。



　　3.冷却水塔外壳采用优秀高强是度玻璃钢精制而成，能抵御自然要素及化学物的腐蚀，历久常新，一切钢强构经过热浸镀锌处置，可抗氧化和耐腐蚀，使产品愈加坚加固耐用。



　　4.冷却水塔加外还用于对水冷式工业冷水机的冷凝器停止散热，也是水冷式工业冷水机循环水制冷系统中不可分割的一局部。

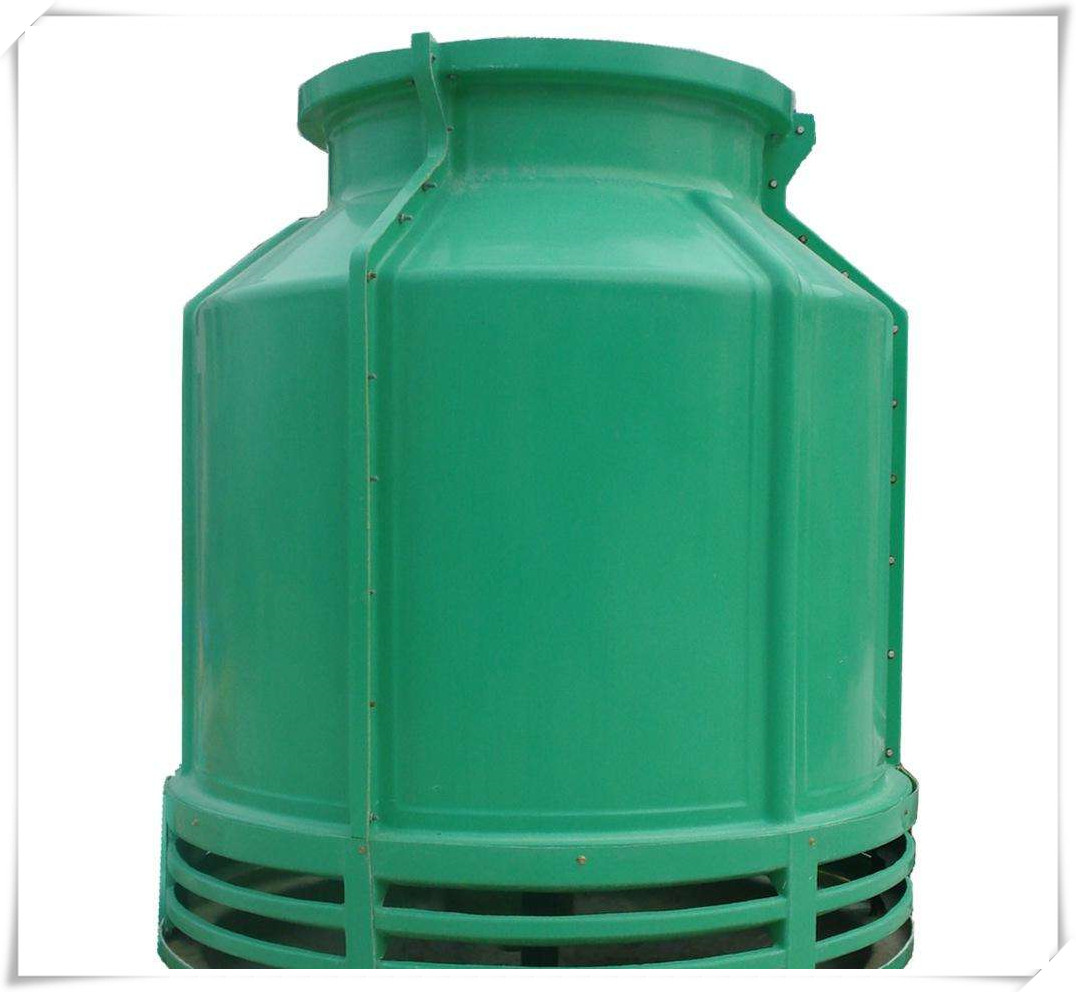

　　耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、装置和维修都较便当。因此被广 泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适合。



　　圆形逆流式采用逆流式气热交流技术，填料采用优质的改性聚氯 乙波片，以扩散淋水面积；经过旋转布水方式，完成布水平均，加强冷却效果。我厂曾对本系列产品的外形设计作过部分改良，使其愈加运转牢靠、耐用、装配便当.



　　构造特征



　　（1）塔体：型线合理，气流平稳，材质优秀，颜色鲜艳，外表胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。下塔体按订货请求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。



　　（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配才能强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。



　　（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵敏牢靠，水头低，布水平均，采用铝合金或玻璃钢制成的布水管，管上装置收水板，克制了飘水现象。



　　（4）风机：由清华大学工程力学系依据系列参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。



　　（5）电机：由清华大学电机系在Y型系列装置尺寸的根底上，为设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。



　　（6）减速安装：采用了涤纶纤维加强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克制了打滑现象，噪声很小。



　　（7）吸声设备：超低噪声型在进风口外增加了带吸声资料的屏蔽，并在上下两部装有吸声栅，以到达*大的降噪效果。在上塔体出风口装置了带吸声资料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。



　　（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别合适北方地域及全年都需求运用的单位。



　　（9）支架：一切风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。紧固件都采用镀锌或不锈钢螺栓



　　简介



　　玻璃钢冷却塔cooling tower 玻璃钢维护构造的 圆型表示图



　　设计气候条件大气压力：P=99.4×103 kPa 　　干球温度：θ=31.5℃ 　　湿球温度：τ=28℃（方形和普通型为27℃）



　　设计参数 1.规范型：进塔水温37℃,出塔水温32℃



　　2.中温型：进塔水温43℃,出塔水温33℃



　　3.高温型：进塔水温60℃,出塔水温35℃ 　　4.普通型：进塔水温37℃,出塔水温32℃ 　　5.大型塔：进塔水温42℃,出塔水温32℃ 　　工业中，使热水冷却的一种设备。水被保送到塔内，使水和空气之间停止热交流，或热、质交流，以到达降低水温的目的。



　　工作原理



　　工作过程：圆形逆流式的工作过程为例：热水自主机房经过水泵以一定的压力经过管道、横喉、曲喉、中心喉将循环水压至设备塔的播水系统内，经过播水管上的小孔将水平均地播洒在填料上面；枯燥的低晗值的空气在风机的作用下由底部入风网进入塔内，热水流经填料外表时构成水膜和空气停止热交流，高湿度高晗值的热风从顶部抽出，冷却水滴入底盆内，经出水管流入主机。普通状况下，进入塔内的空气、是枯燥低湿球温度的空气，水和空气之间明显存在着水分子的浓度差和动能压力差，当风机运转时，在塔内静压的作用下，水分子不时地向空气中蒸发，成为水蒸气分子，剩余的水分子的均匀动能便会降低，从而使循环水的温度降落。从以上剖析能够看出，蒸发降温与空气的温度（通常说的干球温度）低于或高于水温无关，只需水分子能不时地向空气中蒸发，水温就会降低。但是，水向空气中的蒸发不会无休止地停止下去。当与水接触的空气不饱和时，水分子不时地向空气中蒸发，但当水气接触面上的空气到达饱和时，水分子就蒸发不进来，而是处于一种动均衡状态。蒸发进来的水分子数量等于从空气中返回到水中的水分子的数量，水温坚持不变。由此能够看出，与水接触的空气越枯燥，蒸发就越容易停止，水温就容易降低。



　　分类



　　一、按通风方式分有：



　　★自然通风玻璃钢   ★机械通风玻璃钢    ★混合通风玻璃钢。



　　二、按热水和空气的接触方式分有



　　★湿式玻璃钢       ★干式玻璃钢     ★干湿式玻璃钢。



　　三、按热水和空气的活动方向分有



　　★逆流式玻璃钢   ★横流（交流）式玻璃钢   ★混流式玻璃钢。



　　四、按用处分



　　★普通空调用玻璃钢   ★工业用玻璃钢    ★高温型玻璃钢。



　　五、按噪声级别分为



　　★普通型   ★低噪型   ★超低噪型   ★超静音型。 　　六、其他如★喷流式、★无风机、★双曲线等。



　　七、按外形分为



　　★圆型玻璃钢和★方型玻璃钢。



　　适用范围



　　工业消费或制冷工艺过程中产生的废热，普通要用冷却水来导走。设备塔的作用是将挟带废热的冷却水在塔内与空气停止热交流，使废热传输给空气并散入大气中。例如：火电厂内，锅炉将水加热成高温高压蒸汽，推进汽轮机做功使发电机发电，经汽轮机作功后的废汽排入冷凝器，与冷却水停止热交流凝结成水，再用水泵打回锅炉循环运用。这一过程中乏汽的废热传给了冷却水，使水温度升高，挟带废热的冷却水，在设备塔中将热量传送给空气，从风筒处排入大气环境中。应用范围：主要应用于空调冷却系统、冷冻系列、注塑、制革、发泡、发电、汽轮机、铝型材加工、空压机、工业水冷却等范畴，应用*多的为空调冷却、冷冻、风筒，玻璃钢凉水塔风筒玻璃钢风筒: 该风筒充沛应用了气体流场均化理论，分离工程理论经历和实测数据而设计，内壁曲线采用椭圆曲线，与采用直线的自然扩散型风筒相比拟，消弭了气流脱壁现象，减少了涡流区，使风筒中心负压区面积大幅减少，出风口断面风速散布趋于均化，经实践应用检测，该风筒能回收值大于 30%。风筒采用膜压工艺成型，表面面为含光稳定剂的润滑胶衣树脂层，内外表涂树脂两遍，经压模处置坚持较高光亮度以减少阻力。风筒采用T型大端面空腹增强筋，应力集中段和联接端埋有预制件以保证风机整体强度和运转强度。正常运用条件下，风筒运用寿命不低于10年。
