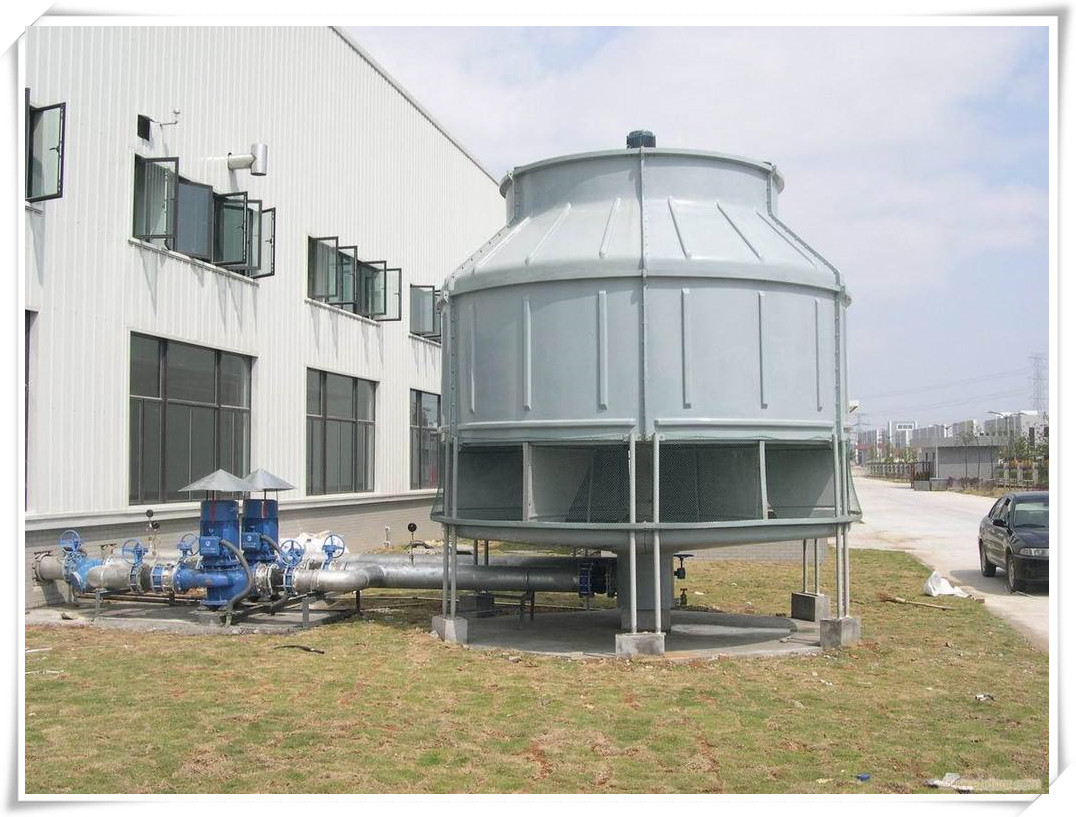

玻璃钢冷却塔的用途报价
玻璃纤维冷却塔耐腐蚀、强度高、重量轻、体积小、占地面积小、美观耐用、便于运输、安装和维护。因此,广泛应用于国民经济各部门,空调、制冷、气压站、加热炉和冷凝工艺等冷却水循环系统特别适用于圆逆流玻璃和钢冷却塔采用逆流空气热交换技术,填料采用优质改性多氯乙基波片扩散水域;增强的冷却。我厂对本系列产品的形状进行了局部改进,使其更可靠、更耐用、易于组装。
主要用途
(1) DBNL3 系列低噪声玻璃和钢制 - 适用于一般冷却应用,如水温下降 3-8 度
(2) CDBNL3 系列超低噪音玻璃和钢制的空调制冷装置 -适用于酒店、医院、公共建筑以及噪音要求更为严格的住宅区。(3)GBNL3系列中高温工业玻璃纤维-适用于水温下降10-25度的工业水循环冷却系统。模型组成和意义圆形逆流玻璃和钢冷却塔有三个系列:DBNL3、CDBNL3、GBNL3性能和选择1、设计参数1)标准操作条件:入口温度t1,37摄氏度,水温t2,32摄氏度,设计湿球温度,即水温,5摄氏度,冷高t2-c
2) 中等温度条件: 进水温度 t1, 43 摄氏度, 水温度 t2, 33°C, 设计湿球温度, 28 摄氏度, 即水温, t, 10 摄氏度, 高 t2 - s
3)高温条件:入口水温t1,60摄氏度,水温t2,35摄氏度,设计湿球温度,28摄氏度,即水温,25摄氏度冷高t2-。
(1) DBNL3 系列低噪声玻璃和钢制 - 适用于一般冷却应用,如水温下降 3-8 度
(2) CDBNL3 系列超低噪音玻璃和钢制的空调制冷装置 -适用于酒店、医院、公共建筑以及噪音要求更为严格的住宅区。(3)GBNL3系列中高温工业玻璃纤维-适用于水温下降10-25度的工业水循环冷却系统。模型组成和意义圆形逆流玻璃和钢冷却塔有三个系列:DBNL3、CDBNL3、GBNL3性能和选择1、设计参数1)标准操作条件:入口温度t1,37摄氏度,水温t2,32摄氏度,设计湿球温度,即水温,5摄氏度,冷高t2-c
2) 中等温度条件: 进水温度 t1, 43 摄氏度, 水温度 t2, 33°C, 设计湿球温度, 28 摄氏度, 即水温, t, 10 摄氏度, 高 t2 - s
3)高温条件:入口水温t1,60摄氏度,水温t2,35摄氏度,设计湿球温度,28摄氏度,即水温,25摄氏度冷高t2-。
2、选择水Q、水温t1、水温t2和湿球温度设计,然后根据热性能曲线确定模型。热性能曲线显示在附表1和附表2中。
对于曲线表以外的条件,可以进行热计算,填料的体积分散系数如下:
1.2 倍标称流量:当 beta x 1.0 倍标称流量时:beta x x 17800 0.8 倍标称流量:贝塔 x x 17000
3、操作重量下塔体半深计算,如果按注水计算应乘以1.5。4、这一系列设备塔对于最冷的月份平均气温不低于-10摄氏度区域,温度过低的用户应提出防冻要求,以便配置水流环,不得流向百叶窗。在间歇性冬季操作期间,热管可在水槽中充满电。该系列冷却塔对于最冷的月份平均气温不低于-10摄氏度的区域,温度过低的用户应提出防止结冰的要求,为了配置水流环,不要让水流到布林Ds。
在间歇性冬季操作期间,热管可在水槽中充满电。
5、循环水浊度不大于50mg/l,短期内不超过100mg/l,不应含有油和机械杂质,必要时采取措施杀藻和水质稳定。6、适用的水温不超过60摄氏度,等超过订货时可以解释的,工厂从选材中求解。
如果您需要阻燃设备塔,请在订购时说明,工厂可以满足要求。
7、布管根据开口的标称流量,如实际流量和标称流量差超过15%,用户在订购时应说明。
8、进水管的水压约为2-5米的水柱,设计时不应压力过高,否则会产生浮水现象。
9、电机、风扇均配套供应,需派员现场安装或技术指导,加费。10、当用户需要直接在塔下吸收水时,需要安装"自动供水管"、"快速供水管""污水管""溢流管",需要特别提出。
结构特点1塔体:线条合理,气流平稳,材料好,颜色鲜艳,表面塑料树脂含有抗紫外线剂,抗老化,强度高,重量轻,耐腐蚀。
下塔体可根据顺序要求,可配备溢流、污水、自动供水管道,可直接吸收这里,消除冷却池,上面配备隔音板,有效减少声音滴水。
(2)填料:采用改性PVC波,水平增加凹凸,水再分配能力,电阻小,热性能好,高温70度,低温-50度,阻燃性好。
(3)旋转布水和布管:配备不锈钢滚珠轴承,操作灵活可靠,低头,布水均匀,采用铝合金或玻璃钢制成的布管,管道安装水板,克服水的现象。
(4)风扇:低噪声、高效率风扇由清华大学工程力学系根据系列、铝合金翼型或玻璃钢叶片的参数设计,噪音小,效率高。
(5)电机:由清华大学汽车系在Y系列安装尺寸的基础上,设计低噪音节能电机塔,密封防水性能好,温度高,效率高,噪音小。
(6)减速装置:采用聚酯纤维增强氯丁基纤维传动,温度高,效率高,水不拉伸,克服了打滑现象,噪音很小。(7)吸声设施:超低噪声在进气室外添加吸声材料屏蔽,并在上下两个装有吸声格栅,以达到最大的降噪效果。
带有吸音材料的喇叭护罩安装在上塔的出风口中,从而降低了风扇和电机的噪音。
(8)风窗:配备玻璃钢叶,减少漂水,空气流量阻力小,特别适用于北方地区及全年需要使用的冷却塔机组。(9) 支架:所有风扇、填料、风窗、塔和其他钢支架,用于组装、镀锌或涂漆防腐。紧固件为镀锌或不锈钢螺栓。
需要安装、调试和使用
1、本手册中的基本图纸和安装尺寸,供安装时参考。
可在任何级别选择水管中进出小反向流塔的方向,但不能在地面上选择。
在中间,负载应为工作重量的25%,其余75%由外围矩形基础平均值,如在车顶安装时应考虑负载引起的额外压力。
2、冷却塔与水管的连接应设置支架,防止塔壁上承受过大的重量压力。3、风扇叶片在安装、使用时应调整以保持角度的一致性。
方法对于叶附近的150 mm,分别标记每个刀片的前和后两个边,然后由支架串分别测量每个刀片前后两个边的距离,以计算每个刀片之间的高差分这一点b在边缘和边缘之后,通过几次调整达到高度差的一致性是合格的。
4、电机接线后密封接线盒,并注意电流测试值不超过电机负载电流。
5、启动后必须先打开水泵后风扇,不要让风在没有水的情况下运行,风扇可以短低速倒转,以消除冰。6、变速箱应在使用前加注,可使用50个防磨齿轮油或油润滑,初始操作100-300小时应更换新机油,每次操作后3000-5000小时换油一次。
油位应适中,油标应易于观察。
7、运行时,应由专人管理,经常注意电流、水温变化,对电机、齿轮箱、饮水机等场所应定期检查。
相关技术参数:
模型参数
T-28 oC 冷却水 (m3/h) T-27c 冷却水 (m3/h) 主尺寸 (mm) 空气体积
(m3/h)风扇
直径
(毫米)电机
功率 (KW) 重量 (千克) 摄入量
压力
104Pa 噪声 dB (A) 直径
Dm t-t-5c-t-t-t-t-5't-t-8'C 最大值的总高度
直径 自重 运转重 Dm 10m 16m
DBNL3-12 12 9 15 10 2033 1210 7200 700 0.6 206 484 1.96 54 40.3 36.6 1.5
DBNL3-20 20 15 24 17 2123 1460 12400 800 0.8 230 514 2 54 41.1 37.5 1.5
DBNL3-30 30 22 35 27 2342 1912 18000 1200 0.8 406 956 2.21 55 43.5 39.9 1.8
DBNL3-40 40 30 46 34 2842 1912 21500 1200 1.1 478 1118 2.6 55 43.5 39.9 1.8
DBNL3-50 50 37 57 44 2830 2215 28000 1400 1.5 596 1480 2.65 55 44.7 41.1 2.1
DBNL3-60 60 44 68 51 3080 2215 32300 1400 1.5 642 1592 2.9 56 45.7 42.1 2.1
DBNL3-70 70 51 79 60 3094 2629 39200 1600 2.2 790 2064 2.78 56 47 43 2.5
DBNL3-80 80 61 92 70 3344 2629 43400 1600 2.2 875 2243 3.03 56.5 47.5 43.5 2.5
DBNL3-100 100 74 114 86 3294 3134 56000 1800 3 973 3064 2.86 57 50 46 3
DBNL3-125 125 92 142 108 3544 3134 67200 1800 4 1063 3290 3.15 58 50.7 47.4 3
DBNL3-150 150 112 171 129 3553 3732 84000 2400 4 1695 4125 2.9 58.5 52 48.6 3.6
DBNL3-175 175 131 200 150 3803 3732 94300 2400 5.5 1835 4461 3.15 59.5 53 49.6 3.6
DBNL3-200 200 153 231 180 3835 4342 112000 2800 5.5 2132 5592 3.01 60 54.6 51.3 4.2
DBNL3-250 250 186 283 215 4085 4342 134300 2800 7.5 2344 6365 3.26 61 55.6 52.3 4.2
DBNL3-300 300 225 334 260 4223 5134 168000 3400 7.5 3558 9229 3.5 61 56.8 53.5 5
DBNL3-350 350 267 395 304 4473 5134 187400 3400 11 3860 9906 3.75 61.5 57.3 54 5
DBNL3-400 400 301 455 341 4618 6044 224000 3800 11 4300 12086 3.6 62 58.8 55.7 5.9
DBNL3-450 450 343 514 387 4868 6044 242000 3800 11 4646 13464 3.85 62 58.8 55.7 5.9
DBNL3-500 500 375 576 427 5219 6746 280000 4200 15 5768 16258 3.7 62 60 56.9 6.6
DBNL3-600 600 454 680 516 5719 6746 302200 4200 18.5 6570 18360 4.2 63 61 57.4 6.6
DBNL3-700 700 528 790 600 5589 7766 393500 5000 18.5 6915 23194 3.95 63 61.4 58.4 7.6
DBNL3-800 800 590 890 685 6089 7766 408000 5000 22 7983 25982 4.45 63 61.4 58.4 7.6
DBNL3-900 900 685 1035 790 6040 8836 505200 6000 22 8934 32568 4.25 63.5 62.6 59.7 8.6
DBNL3-1000 1000 783 1139 880 6540 8836 510300 6000 30 10560 36420 4.75 64 63.1 60.2 8
